GeoMap / Geo 3D

Geo 3D GeoMap InfoEra

GeoMap“– programinė įranga yra bendras „InfoEra“ ir Autodesk® produktas, sukurtas AutoCAD Map 3D® programos pagrindu, kuris papildytas funkcionalumu pritaikytu Lietuvos matininkų rinkai. Šis programinės įrangos ir paslaugų kompleksas skirtas geodezininkui ir žemėtvarkininkui, siekiančiam aukštos kokybės ir suderinamumo.

Geo 3D“ priedas leidžia naudotis visomis „GeoMap“ galimybėmis, bei išnaudoti pilną AutoCAD Map 3D® arba AutoCAD Civil 3D® programinės įrangos funkcionalumą. Standartinėje „GeoMap“ programoje yra uždraustos 3D komandos bei ribojamas kitų papildomų taikomųjų programų pajungimas.


„Geo 3D“ programa Jums leis:

  • Efektyviai tvarkyti lauko matavimų duomenis;
  • Importuoti duomenis iš elektroninių matavimo prietaisų;
  • Sinchronizuoti duomenis su Trimble prietaisais;
  • Lyginti geodezinių matavimų „ėjimų“ duomenis;
  • Spręsti įvairius geodezinius uždavinius;
  • Kloti taškus, atvaizduojant juos atitinkamais sutartiniais ženklais;
  • Paskaičiuoti objektų tūrius, pagal pamatuotus paviršius.



Naudojant atitinkamus sutartinius žymėjimus ir paruoštas planų formas, sudaryti:

  • Topografinius planus;
  • Šulinių korteles;
  • Išpildomąsias nuotraukas;
  • Inžinerinių komunikacijų ir žemės paviršiaus profilius;
  • Žemės sklypų kadastrinius planus;
  • Statinių kadastrinius planus;
  • Nuosavybės teisių atkūrimo į žemę, mišką, vandens telkinius planus;
  • Padalinimo projektus;
  • Detaliuosius planus;
  • GIS priemonių pagalba redaguoti brėžinių atributinę informaciją;
  • Paskaičiuoti objektų tūrius pagal pamatuotus objektų paviršius.



Naudoti kitų sukurtus GIS, CAD ar rastrinius duomenis:

  • Efektyviai naudoti 3D skenavimo metu gautais duomenimis (LIDAR);
  • Kadastrines sklypų ribas (SHP formatas);
  • Vektorinius GDB 50000 Lietuvos teritorijos duomenis (ArcInfo formatas);
  • Skaitmeninius ortofotografinius žemėlapius (tif, ecw, mrSid formatai);
  • Savivaldybių skenuotas M 1:500 planšetes (tiff, gif, bmp formatai);
  • Skenuotas išpildomąsiais ar topografines nuotraukas (tif, gif, bmp formatai);
  • Senus skenuotus kadastrinius ir žemės verčių žemėlapius (tif, gif, bmp formatai);
  • Architektų ir inžinerinių komunikacijų projektuotojų paruoštus brėžinius (dwg, dng formatai).



Paruoštus duomenis pateikti užsakovui populiariausiais formatais:

  • Atspausdintus reikiamu formatu ant popieriaus lapo;
  • „GIS“ duomenis pagal nurodytą specifikaciją, išsaugant ESRI (SHP, ArcInfo coverage, ArcInfo export E00), Intergraph/Microstation (dgn), MapInfo (mif) formatais;
  • Pritaikytais naudoti duomenis internete;
  • Rastrinėse bylose (tif, gif, bmp, jpg…).


„GIS“ duomenų tikrinimas:

  • Sukurtas GeoMap/Geo 3D nustatymų prototipas ir GKTR _2.11.03_2014.dwt šablonas, su kuriuo galėsite braižyti planus pagal GKTR 2.11.03:2014 standartą;
  • Šio priedo pagalba galėsite pasitikrinti ar jūsų padarytas darbas atitinka GKTR 2.11.03:2014 standartą;
  • Šiame priede realizuotas automatinis klaidų taisymas.



Šiuo metu jau 12 savivaldybių darbus priiminėja pagal GKTR standartą bei tikrina analogiška programine įranga.



Tinklinė licencija

  • Turint vieną tinklinę licenciją galite įdiegti programą į pageidaujamą kiekį kompiuterių tačiau vienu metu su programa gali dirbti tik vienas vartotojas.
  • Turint dvi tinklines licencijas galite įdiegti programą į pageidaujamą kiekį kompiuterių tačiau vienu metu su programa gali dirbti tik du vartotojai. Ir t.t.



GeoMap“ programinės įrangos kompleksą sudaro:

  • Programinės įrangos įdiegimas Jūsų nurodytame kompiuteryje;
  • Programinės įrangos suderinimas su Jūsų turima technine įranga (matavimo prietaisais, spausdintuvais, duomenų įvedimo įrenginiais);
  • Supažindinimas su programine įranga iki 2 val;
  • Kliento pageidavimu organizuojami „GeoMap“ programos kursai už papildomą mokestį;
  • Konsultacijos telefonu, nuotoliniu būdu arba kliento darbo vietoje;
  • Programinės įrangos garantinis ir pogarantinis aptarnavimas;
  • Sutartinių ženklų ir planų formų atnaujinimas pagal naujausius įstatymus.

GAUTI PASIŪLYMĄ GEOMAP MOKYMAI

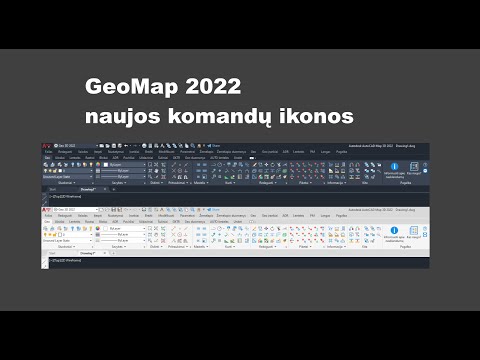

„GeoMap 2022“ - naujos funkcijos

GeoMap 2022 atnaujintos komandų ikonas, kurios yra pritaikytos tamsiai ir šviesiai temai.

„GeoMap 2021“ - naujos funkcijos

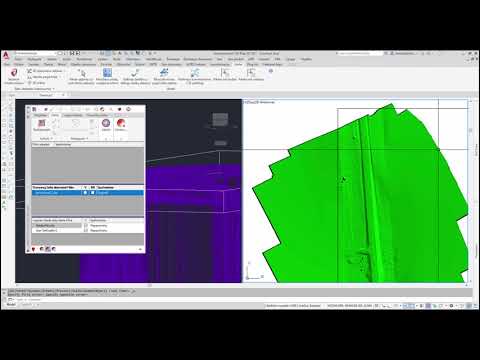

„GeoMap 2021“ - naujas taškų debesies („Undet“) funkcionalumas

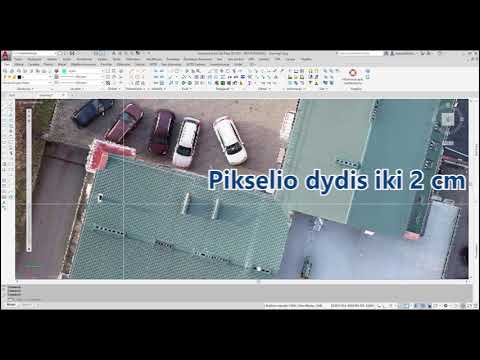

GeoMap 2020: naujas taškų debesų valdymo funkcionalumas

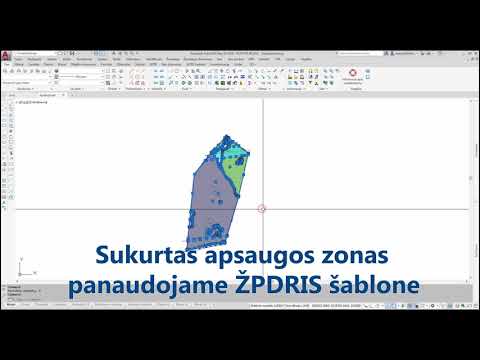

GeoMap 2020: apribojimų nauji kodai ir pavadinimai pagal 2019-06-06, Nr. XIII-2166 įstatymą

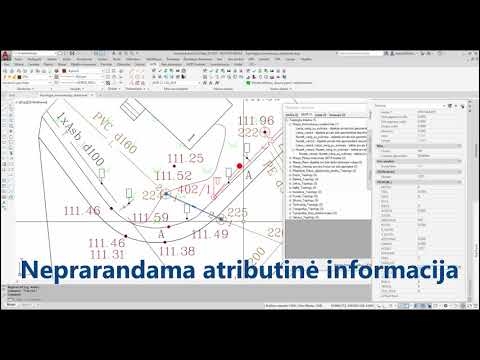

GeoMap 2020: buitinių ir lietaus nuotekų šalinimo tinklų suskaidymas ties šuliniais

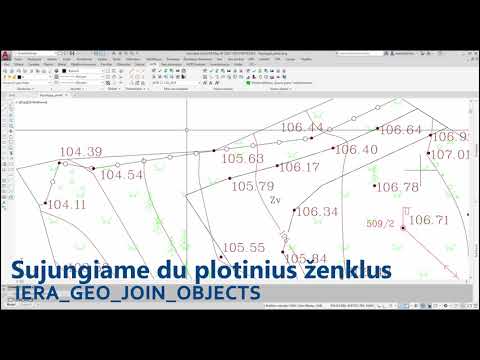

GeoMap 2020: plotinių objektų tvarkymo galimybės

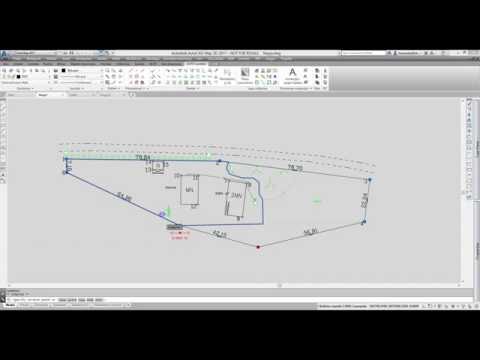

GeoMap 2017: naujas kadastrinių matavimų lentelių funkcionalumas

Naujausios GeoMap galimybės kadastrinių matavimų planus leis sudaryti dar paprasčiau...

„GeoMap 2017“ vs 2014 versija (topografinių planų rengimo įrankiai)

Naujos „GeoMap 2017“ galimybės, skirtos topografinių planų sudarymui, lyginant su „GeoMap 2014“ versija.

„GeoMap 2017“ vs 2014 versija (įrankiai kadastrinių matavimų planų rengimui)

Naujos „GeoMap 2017“ galimybės, skirtos kadastrinių matavimų planų rengimui, lyginant su „GeoMap 2014“ versija.

Reikalavimai kompiuterio parametrams
Operacinė sistema 64-bit Microsoft® Windows® 10

64-bit Microsoft® Windows® 11

Procesorius Minimaliai: 2.5–2.9 GHz processor
Rekomenduojama: 4+ GHz processor (turbo)
RAM Minimaliai: 8 GB
Rekomenduojama: 16 GB
Ekrano įstrižainė 1920 x 1080 su „True Color“
Vaizdo plokštė Minimaliai: 1 GB su DirectX 11

Rekomenduojama: 4 GB GPU su DirectX 12

Diskas SSD 250-500 GB ir daugiau
Papildomos priemonės Interneto ryšys

Spausdintuvas ar ploteris

Darbui su Point Cloud ar kitais trimačiais duomenimis, rekomenduojama Pixel Shader 3.0 ar DirectX® arba naujesnę technologiją palaikanti vaizdo plokštė

.NET Framework .NET Framework Version 4.8 arba aukštesnė versija
DAUGIAU INFORMACIJOS

„GeoMap (Geo3D) 2023“ funkcionalumas

Patobulinimai GeoMap (Geo 3D):

  • Nauja AutoCAD komanda „Iškirpti su baziniu tašku“;
  • Nauja komanda „Layout skaičius“ brėžinyje esančių spausdinimo maketų (angl. Layout) suskaičiavimui (skirta suskaičiuoti sukurtas šulinių korteles);
  • ADR prototipo (nustatymų) išsaugojimas brėžiniui arba šablonui;
  • Patobulinta sklypo adreso nustatymo komanda;
  • Patobulinta dinaminių anotacijų su išnašu greitaveika;
  • Skaičiuojant nuolydį savitekiams vamzdžiams, linijos ilgis ir nuolydis įrašomas į tam skirtus vamzdžio atributus;
  • Nuolydžio skaičiavimas procentais;
  • Patobulintas automatinis riboženklių numeravimo funkcionalumas įterpiant papildomus riboženklius;
  • Komandos „Plotinių objektų skaidymas“ pavadinimas pakeistas į „Objektų skaidymas“, kadangi komanda gali suskaidyti ir linijinius objektus, sukuriant identifikavimo taškus kiekvienai atskirai linijai, išlaikant užpildytą atributinę informaciją;
  • Sukurtos tiesioginės nuorodos į GeoMap socialinius tinklus „GeoMap Youtube“, „GeoMap Blog“ ir „GeoMap Facebook“;
  • Atnaujintas objektų filtravimas, pažymėjimo numerio įrašymas ir tikslumo priskyrimas. Objektų filtravime galimybė filtruoti komunikacijų požeminius objektus;
  • Atnaujintas kadastrinių matavimų šablonas (pagal įsakymo Nr. 522 pakeitimus, 2022 m. balandžio 27 d. Nr. 3D-291). Atnaujintas brėžinio paruošimas RC, papildytas naujais blokais.

„GeoMap (Geo3D) 2022“ funkcionalumas

  1. Sukurtas „GKTR_2020.dwt“ šablonas su spausdinimo lapais (angl. Layout) „Užsakymas“, „Aiškinamasis“ ir kiti;
  2.  Atnaujintas šulinio kortelės šablono pildymo dialogas bei atributai;
  3. Sukurtas naujas prototipas „GKTR_2020“ su sutartiniais ženklais bei identifikaciniais taškais / blokais;
  4. Atnaujintos dinaminės anotacijos;
  5. Atnaujinti GIS duomenų ir topologijos tikrinimo nustatymai;
  6. Realizuotas automatinis taškinių ženklų atributinės lentelės ir bloko atributų sinchronizavimas;
  7. Realizuotas TIIIS duomenų SHP importas;
  8. Patobulinta komanda „Piketų altitudės konvertavimas į tekstus“;
  9. Sukurta komanda „Tikslumo pildymas“, skirta tikslumo reikšmės įrašymui į išbraižytų objektų atributiką;
  10. Komanda „Aplinkinės ribos braižymas“ papildyta galimybe brėžti ribą aplink inžinerinius tinklus;
  11. Sukurta galimybė eksportuoti matavimo kodus prietaise iš taškinių ženklų lentelės;
  12. Sklypų kadastrinių matavimų eksplikacijos plotų kontrolė pateikia skaitines sklypo ploto reikšmes ir eksplikacijos plotų sumos skirtumą;

Daugiau apie atnaujinimus ČIA.


„GeoMap (Geo3D) 2021“ naujienos

  1. Nauja komanda „Plotinių objektų konvertavimas“ (HATCH_TO_MPOLYGON). Skirta konvertuoti pažymėtus arba visus brėžinyje esančius plotinius objektus, „HATCH“ į „MPolygon“ ir atvirkščiai. Plačiau;
  2. Sukurta komanda „Arkų konvertavimas į laužtę“,  („IERA_GEO_SEGMENT_OBJECTS“).  Plačiau;
  3. Linijinių apsaugos vamzdžių (tik GeoMap objektams) nustatymuose,  sukurta reikšmė linijos pločio nustatymui;
  4. Atnaujinti GKTR taisymo funkcionalumai  nustatant RBG spalvas bei nepalaikomų objektų ištrynimo;
  5. Patobulintas GIS DT tikrinimo dialogo funkcionalumas, pateikiami atskirų kategorijų klaidų kiekiai, tikrinami brėžinio blokų atributai ir jų reikšmės;
  6. Naujas komunikacijų nuolydžio skaičiavimo funkcionalumas: skaičiuojant nuolydį apskaičiuoti ir komunikacijos paklojimo gylį.
  7. Komandai „Piketų nužymėjimo failo sukūrimas“ sukurti papildomi *.txt duomenų eksportavimo formatai;
  8. Patobulintas Topologijos tikrinimo dialogas. Dialogą nuo šiol galima prisegti norimoje programos vietoje, nustatyti permatomumo lygį. Vartotojo pataisytos ir nepataisytos klaidos išskiriamos spalvomis;
  9. Atnaujintas GKTR „ribbon“ meniu. Sukurti mygtukai komandoms:
    • geodezininko kvalifikacijos numerio įrašymui,
    • plotinių ženklų sujungimui ir suskaidymui,
    • objektų filtravimui;
  10. „Quick Toolbar“ įrankių juosta papildyta dažnai naudojamomis komandomis;
  11. Kadastrinių matavimų šablonas papildytas žemės sklypo būdo ir pobūdžio lentele, susieta su duomenų bazėmis (leidžia pasirinkti būdą ir pobūdį iš sąrašo);
  12. Sukurta galimybė tikrinti ir taisyti topologijos klaidas dialoge bei tokį pat plotinį ženklą uždėti keliems atskiriems neužpildytiems plotams vienu metu;
  13. Plotiniams objektams (štrichams ir poligonams) su „solid“ užpildymu pagal nutylėjimą nustatytas 90 proc. permatomumas (transperency);
  14. Pagreitintas funkcijos „Piketų dėjimas sritimi“ veikimas (ant taškų debesies);
  15. Atnaujintas sutartinių ženklų vaizdavimas dialoguose;
  16. Žemės sklypų kadastro apribojimų lentelė atnaujinta pagal 2020 m. gegužės 12 d. Nr. 3D-363 įsakymą;
  17. Topologijos tikrinime padaryta galimybė vienu paspaudimu padalinti komunikacijas ties šuliniais visai klaidos grupei;
  18. Sukurtas naujas funkcionalumas skirtas piketų (su aukščiais pagal taškų debesies taškų Z reikšmę) sudėjimui ant laužtės verteksų arba nurodytu atstumu („Undet”). Video.

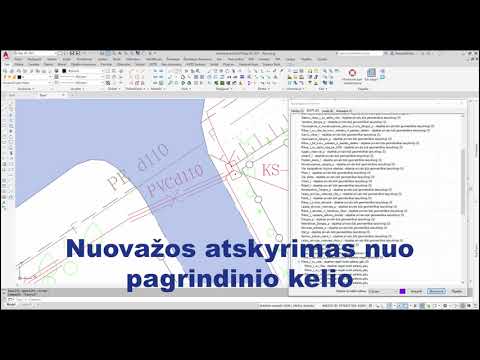

„GeoMap 2021” naujo funkcionalumo video apžvalga.


„GeoMap 2020“ funkcionalumas

Kadastriniai matavimai

Topologijos/SEDR tikrinimo ir taisymo galimybės

  • Ribų tikrinimas ir koregavimas. Dubliuotų ribų taisymas, trūkstamų ribų pridėjimas ir suskaidytų sujungimas Video.
  • Plotų automatinis pildymas. Programa išanalizuoja išbraižytas ribas ir siūlo užpildyti atitinkamais plotais Video.
  • Plotinių objektų koregavimas. Sukurtos komandos, kurios sujungia arba išskaido plotinius objektus Video.
  • Anotacijų automatinis taisymas. Programa automatiškai aptinka nekorektiškus, neatitinkančias standarto anotacijas ir pasiūlo taisymą atributinėje lentelėje arba pačioje anotacijoje Video.
  • Buitinių ir lietaus nuotekų šalinimo tinklų suskaidymas ties šuliniais. Programa automatiškai aptinka komunikacijas, kurios turi būti suskaidytos ties šuliniais ir pasiūlo automatinį suskaidymą dalimis neprarandant atributinės informacijos visose padalintose atkarpose Video.
  • TOPD išduoti SHP failų importas. Importuojami SHP failai gauti iš TOPD sistemos su atributine informacija, anotacijų iškėlimu ir konvertavimu pagal GKTR 2014 standartą Video.



Naujas taškų debesų valdymo funkcionalumas

  • Taškų debesies projekto sukūrimas su „Undet Indexer“. Tai priedas taškų debesies failų importui į „GeoMap“ programą.
    • Projekto pasirinkimas pagal užduotį:
      • LiDAR duomenų valdymas ir analizė (darbas su dideliais duomenų kiekiais);
      • Topografinių planų rengimas (optimaliausias sprendimas toponuotraukų rengimui);
      • Pastatų ir infrastruktūros objektų rengimas (statinių planų ruošimui);
      • Detalus mažų objektų valdymas (detalių brėžinių ruošimas).
    • 3-7 kartų greitesnis. Taškų debesies projektą sukursite 3-7 kartus greičiau nei su „Autodesk ReCap“ programa.
    • Interaktyvus spalvų valdymas. Taškų debesies spalvų valdymas pagal braižymo patogumą ar poreikį (pagal taškų debesies skenavimo taškų spalvas, intensyvumą, aukštingumą ir pan.).
  • Palaiko visus populiariausius taškų debesų formatus. Galimi formatai: *.E57, *.FLS, *.RCP, *.PTX, *.ZFS,*.LAS, *.LAZ, *.PTS, *.DP, *.FPR, *.LSPROJ, *.FWS, *.CL3, *.CLR, *.RSP, ASCII / NEZ (X,Y,Z/i/RGB) ir kiti ASCII / TXT tipo failai.
  • Interaktyvus matomumas ir spalvų valdymas. Išlaikoma kiekvieno importuoto failo kontrolė (atskirai sujungti taškų debesies failai yra lankstūs, patogūs valdyti.). Greitai nustatomi ir vizualizuojami bet kokio dydžio taškų debesys, jie atvaizduojami programoje.
  • Interaktyvus taškų debesies karpymas. Taškų debesies valdymas įvairiais pjūviais (kubu, linija, nurodyta teritorija ir pan.). Darbo srities iškirpimas bei iškirpimų valdymas. Video.

GAUTI PASIŪLYMĄ

Nuotolinis GeoMap mokymų kursas

Kursas skirtas:

  • Matininkams, siekiantiems išmokti efektyviai dirbti GeoMap programine įranga.

Informacija apie kursą:

  • Kurso metu pristatomas GeoMap funkcionalumas, leisiantis specialistams pagerinti darbų kokybę ir sutaupyti laiko, kurį skiria matavimo duomenims apdoroti, planams braižyti ir kadastrinėms byloms rengti;
  • Kurso trukmė – 16 ak. val.



MOKYMŲ PROGRAMA



Nuotolinis GeoMap – Topografinių planų ruošimo pagal GKTR 2020 mokymų kursas

Kursas skirtas:

  • Specialistams, siekiantiems efektyviai dirbti „GeoMap“ programine įranga ir ruošti topografinius planus pagal GKTR 2020 reikalavimus.

Informacija apie kursą:

  • Kurso metu pristatomas GeoMap funkcionalumas, leisiantis specialistams pagerinti darbų kokybę ir sutaupyti laiko, kurį skiria matavimo duomenims tikrinti, derinti, koreguoti.
  • Kurso trukmė – 8 ak. val.



MOKYMŲ PROGRAMA



Taip pat, organizuojame ir specializuotus GeoMap programinės įrangos mokymus, kurių programa yra sudaroma pagal Jūsų ar įmonės poreikius.



GAUTI SPECIALIZUOTŲ MOKYMŲ PASIŪLYMĄ
