CGS Plateia® – tai profesionali ir BIM technologija pagrįsta programinė įranga, skirta projektuoti kelius ir efektyviai parengti kelių rekonstravimo projektus. Šis unikalus sprendimas yra paremtas CAD technologijų pagrindu ir sėkmingai palaikomas dirbant su AutoCAD®, AutoCAD Civil 3D®, AutoCAD Map 3D®, BricsCAD® programine įranga.

Plateia® programinė įranga gali pasiūlyti visa apimančius kelių projektavimo proceso sprendimus (duomenų įvedimas, sudėtingų kelių 3D modelių parengimas, projekto analizės atlikimas ir dokumentacijos gavimas). Plateia® programinės įrangos darbo aplinka atitinka kelių projektavimo darbo eigą, yra intuityvi bei draugiška naudotojui, todėl ja lengva išmokti naudotis ir dirbti.

Plateia® programa ir jos pritaikymas:

  • Visų kategorijų kelių projektavimas (greitkelių, rajoninių, krašto, miško, kalnų kelių projektavimas);
  • Sankryžas ir žiedų projektavimas;
  • Tiltų, viadukų projektavimas;
  • Nuovažų, pėsčiųjų takų projektavimas;
  • Apvažiavimų ir aplinkkelių projektavimas;
  • Tunelių projektavimas;
  • Miesto kelių ir vietovių projektavimas;
  • Dviračių kelių projektavimas;
  • Lenktynių trasų projektavimas;
  • Karjerų, atvirų kasyklų, sąvartynų, žemės pylimų projektavimas ir kita;
  • Nuošliaužų padarinių rekonstrukciniai projektai;
  • Slidinėjimo trasų projektavimas.

Kas naujo „Plateia 2021” versijoje?

  • „Plateia Ultimate” versijoje yra ir „Autosign Ultimate” programos funkcionalumas. Tai 3D kelio eismo ženklų ir dangos ženklinimo sprendimas. „Autosign Ultimate 2021“ programa yra pagrįsta informacinio modeliavimo BIM technologija ir leidžia projektuoti 3D kelio eismo ženklus bei dangos ženklinimą pagal Lietuvos Respublikos kelių vertikaliojo ir horizontalioji ženklinimo taisykles. „Plateia Pro“ versijai suteikiamas Autosign Pro“
  • 3D objektų (angl. 3D solids) atvaizdavimas skersiniame pjūvyje. Pavyzdžiui: vamzdžiai, atitvaras ar kt. Tai leidžia atskirti 3D objektų geometriją nuo kitų objektų skersiniame profilyje.
  • Galima sukurti kelias išilgines profilio linijas su aukščio ženklinimu viename profilio vaizde. Tai leidžia analizuoti dviejų pasirinktų profilio linijų aukščio skirtumus arba palyginti kelias koncepcinio projekto parinktis.
  • BIM ir IFC palaikymas. „CGS Labs” sprendimai teikia platų BIM duomenų palaikymą neapribojant, kokias CAD programas naudoti. 3D kelio, geležinkelio ar upės kanalo modeliai sukuriami kaip išsamūs 3D objektai (angl. 3D solids) su išplėstiniais BIM metaduomenimis prisegtais prie objektų arba kaip paviršiais skirti naudoti automatinėse mašinų valdymo sistemose. „Plateia 3D” modelius (su visa atributine infomacija) galima eksportuoti į IFC formatą. Šis formatas yra reguliariai atnaujinamas remiantis „buildingSMART International”
  • Susikirtimų analizės įrankiai suteikia galimybę projektuotojui tarp pasirinktų 3D objektų ieškoti galimų susikirtimų pačiame brėžinyje. Tokiu būdu taupomas laikas ir nereikia eksportuoti 3D modelių juos naudojant kitose programose taikant susikirtimų analizę.
  • Skaitmeninis reljefo modeliavimas. Paviršiaus kūrimo įrankis yra įtrauktas į „Plateia” programinę įrangą tam, kad būtų galima sukurti išsamų skaitmeninį paviršiaus 3D modelį (DTM). Naudojami tokie duomenys, kaip taškai, blokai, linijos, lūžio linijos ir t.t.
  • Šlaitavimas. Su „Plateia 2021” vartotojui suteikiama galimybė išnaudoti visus galimus projektavimo scenarijus sukurtuose grioviuose ar pylimuose.

„Plateia” yra 3 galimos versijos „Standart“, „Professional” ir „Ultimate”.

Naudojantys „Plateia Ultimate“ sprendimą gali naudotis ir „Autopath“ įrankiu.

„Plateia 2021” palaikomos CAD platformos:

  • „Autodesk AutoCAD” 2016-2021 versijos (išskyrus AutoCAD LT).
  • „Autodesk Civil 3D” 2016-2021 versijos.
  • „BricsCAD Pro” ir „Platinum” V18-20 versijos.

Veikia tik su 64 bit versijomis.

GAUTI PASIŪLYMĄ

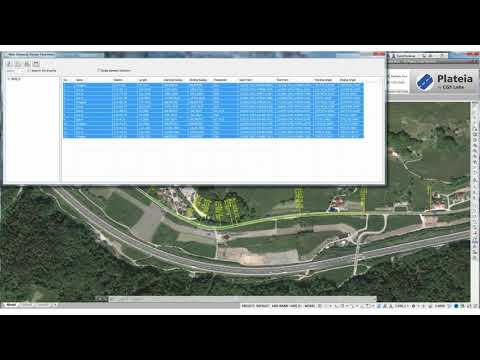

Platea - BM Iinfrastruktūros modelis

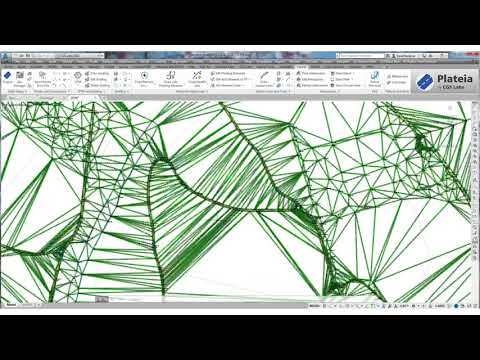

Platea - Skaitmeninis reljefo modeliavimas

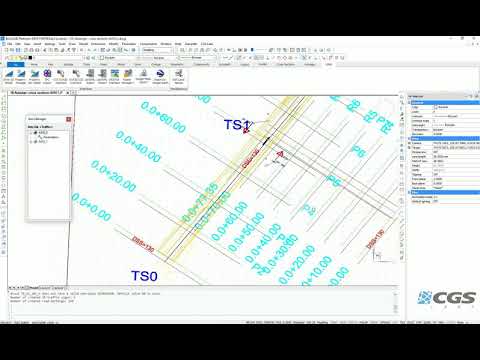

Platea - ašinės linijos projektavimas

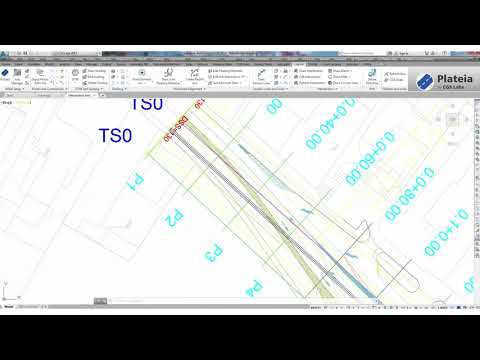

Platea - Sankryžų projektavimas

Platea - žiedinių sankryžų projektavimas

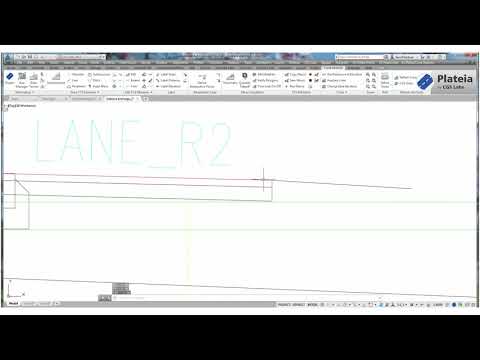

Platea - skersiniai pjūviai

  • Nuolatinė licencija. Ši licencija gali būti skirta numatytai darbo vietai arba tinklinė. Šiai licencijai rekomenduojama įsigyti prenumeratą ir taip gauti naujumo garantiją, t. y. naujas versijas prenumeratos galiojimo laikotarpiu bei techninį palaikymą.
  • Nuoma. Pastaroji licencija yra terminuotam laikotarpiui, gali būti tiek numatytai darbo vietai, tiek tinklinė. Tinkamiausia jeigu biudžetas numatomas konkrečiam projektui, žinant jo trukmę ir pan. Nuomos laikotarpiu gaunama naujumo garantija bei techninis palaikymas.

Įsigyjant programinę įrangą galima pasinaudoti CGS Labs finansavimo galimybe, kai mokėjimai už licenciją išskaidomi pasirinktam 1-ių, 2-ų ar 3-ų metų laikotarpiui. Šiuo laikotarpiu perkant 1 licenciją neatlygintinai galima naudotis 5 pasirinktos programinės įrangos licencijomis, perkant dvi, 10-čia licencijų ir t.t. Šis pasiūlymas tinkamas tiek pradedančioms, tiek didelėms įmonėms, kurios nori efektyviai valdyti programinės įrangos biudžetus.

 GAUTI PASIŪLYMĄ

Versijos „Ultimate“ „Professional“ „Standart“
·   Geodezinių duomenų importas (+) (+) (+)
·   Skaitmeninio reljefo modeliavimo įrankis (CGS Labs DTM) (+) (+) (+)
·   3D šlaitavimas (+) (+) (+)
·   „Civil 3D“ ir „BricsCAD“ paviršių palaikymas (+) (+) (+)
·   Kelio trasos projektavimas (+) (+) (+)
·   Išilginio profilio projetkavimas (+) (+) (+)
·   Skersinių profilių projektavimas (+) (+) (+)
·   Kelio viražas (+) (+) (+)
·   3D kelių modeliavimas (+) (+) (+)
·   Taškai, linijos ir 3D vientisų objektų atvaizdavimas išilginio bei skersiniame profiliuose (+) (+) (+)
·   Anotacijų ir matmenų dėjimo įrankiai (+) (+) (+)
·   Matomumo analizė ir stabdymo kelias (+) (+) (+)
·   Medžiagų kiekių skaičiavimai (+) (+) (+)
·   Sankryžos 2D ir 3D (+) (+) (+)
·   Žiedinių sankryžų projektavimas (+) (+) (+)
·   Sankryžų saugumo salelių projektavimas (+) (+) (+)
·   Kelio išorės užapvalintas perėjimas nuo pagrindinio į šalutinį kelią (+) (+) (+)
·   „Plateia Civil 3D“ objektų sąsaja (+) (+) (+)
·   Labiausiai tinkančios ašinės linijos ir projektinės linijos funkcionalumas (Best-Fit) (+) (+) (+)
·   Ašinės linijos ir projektinės linijos analizės ir redagavimo funkcionalumas (+) (+)
·   Šoninių kelių objektų atstumo skaičiavimas (+) (+)
·   „Google Maps“ duomenų importas į projektą (+) (+)
·   2D kelio ženklai ir kelio dangos ženklinimas („Autosign Professional“) (+) (+)
·   3D/BIM kelio eismo ženklai ir dangos ženklino funkcionalumas ir vizualizacija („Autosign Ultimate“) (+)
·   Transporto priemonių manevrų simuliacija ir analizė („Autopath Professional“) (+)
·   3D vientisų objektų (angl. 3D solids) palaikymas (+)
·   BIM objektų duomenų informacija (angl. Property set) (+)
·   3D/BIM objektų susikirtimų analizė (+)
